NAS G系列驱动器

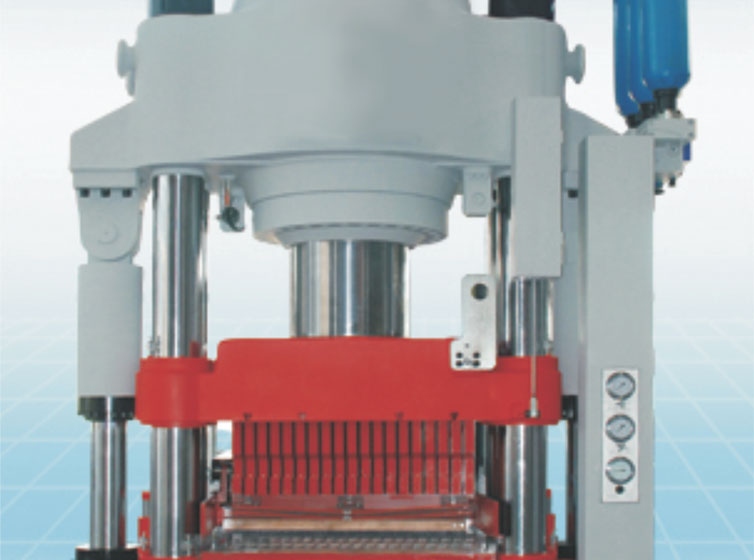

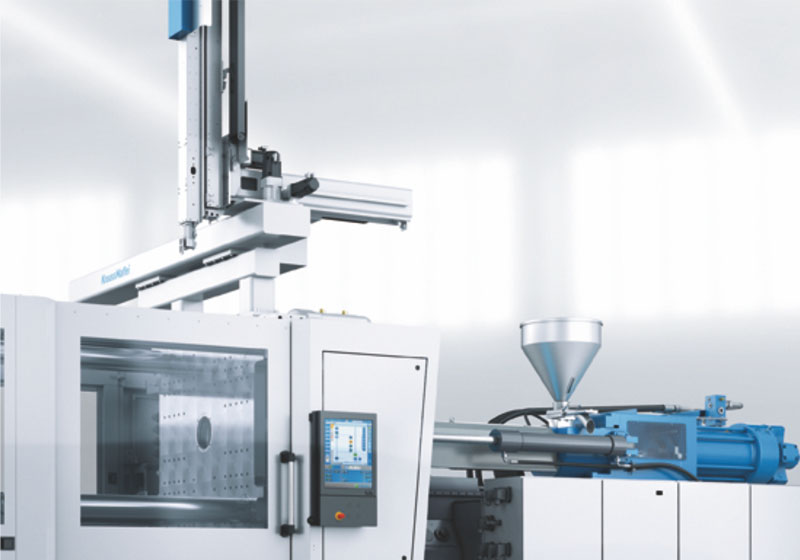

典型应用
产品概述

NAS G系列交流伺服驱动系统是星辰科技为伺服节能型注塑机专门开发的的高性能交流伺服系统,该系列产品具有响应快速、控制精确等特点,能够完美地实现伺服系统对注塑机油泵的控制。


产品参数

1.命名规则

2.产品技术规范


特色功能*

最高频率

400Hz

控制模式

压力闭环,速度闭环,电流闭环

控制方式

闭环矢量控制(闭环FOC控制);异步电机转子磁场定向的矢量控制

速度、位置检测方式

X:旋转变压器(Resolver)

驱动频率

4-12kHz(驱动器可根据负载特性,自动改变驱动频率,使PWM控制自动优化)

过载能力

1.5倍额定电流60秒,1.8倍额定电流10秒

调速比

10000:1

调速线性误差

≤0.1%

静差率

≤0.1%   额定转速下

速度响应时间

30ms,带电机满载从零速到最高转速(实际响应时间还会受到负载惯量影响)

压力波动

±0.2bar

很小的压力超调

通过简单参数设置,可以有效的控制压力超调

模拟给定非线性校准

模拟给定多段非线性校准

电机扭矩实时估测

实时显示电机扭矩估测值,单位:N·m

电能表功能

统计伺服系统消耗的电能,精度±1%,单位:kW·h

容许电源电压范围

标准型320~460VAC,CANbus宽电压型320~480VAC

堵转保护

当电机发生堵转时,驱动器1秒内迅速保护,避免产品损坏

泄放电阻保护功能

通过设置泄放电阻参数,能够保护泄放电阻安全,避免泄放电阻过热危险

压力传感器异常保护

外部压力传感器信号异常(断线)时,避免压力过大损坏油路

程序固件升级器

最新技术及功能更新,支持程序的现场在线升级功能

电机参数自学习

通过自整定电机基本参数,获得最佳的控制性能

闭环自动弱磁控制

确保电机高速时最大转矩输出,达到最佳控制性能

电网电压自适应

当电网发生变化时,自动保持输出电压稳定

端口

开关量输入

6路光电隔离输入

开关量输出

3路光电隔离可编程输出1路继电器可编程输出

模拟量输入

3路,范围:-10~+10VDC

模拟量输出

4路,+13VDC压力传感器电源(100mA);+24V外部I/O控制电源(100mA);两路模拟量监测输出:-10~+10VDC(10mA)

通讯

CANopen/CAN通讯

波特率可选,最高1MHz,出厂默认500kHz,可选择的波特率为:250kHz,500kHz,1MHz

标准型伺服仅含CAN通讯用于多泵合流;

CANbus宽电压型(P32型)含CANopen总线用于与电脑通讯

485通讯

波特率可选,最高115200Hz,可选择,出厂默认19200Hz,可选择的波特率为:115200,57600,38400,19200,14400,9600,4800,2400,1200bps

保护功能

电机过热保护

温度传感器保护(KTY84-130)热敏开关保护(选配,默认无)

过电流保护

电流瞬时值达到250%额定电流时实施保护,保证功率器件安全

泄放保护

母线保护启动能量泄放标准型700VDC,CANbus宽电压型780V

过电压保护

母线保护关闭系统运行标准型750VDC,CANbus宽电压型800V

欠电压保护

母线350VDC保护,关闭系统运行

过热保护

IGBT温度保护,内置传感器时95℃保护;外置传感器时80℃保护

过载保护

1.5倍额定电流60秒,1.8倍额定电流10秒

输入缺相保护

电源输入缺相保护

旋变反馈异常保护

电机的旋转变压器反馈信号异常(含断线)时,输出保护

环境

防护等级

IP20

高原条件

海拔1000m以下(1000m以上,请降额使用),室内(无腐蚀性气体、金属粉尘)

耐振动/耐冲击

<20Hz:9.8m/s2(1g)、20~50Hz:5.88m/s2(小于0.6g)

工作温度

-10℃~+40℃ (环境温度在40~50℃,请降额使用)

存储温度

-20℃~+60℃

工作/存储相对湿度

90%RH以下不结露


3.产品参数


驱动器型号

额定电流

最大电流

重量(kg)

推荐配套电机型号

NAS4E13/23XS

13

23

4

140-4G18/20-54XNGY-S

NAS4E17/31XS

17

31

4

140-4G24/20-75XNGY-S

NAS4G25/45XS

25

45

6

190-4G60/17-140XNGY

NAS4G32/58XS

32

58

6

190-4G75/17-160XNGY

NAS4G37/67XS

37

67

15

190-4G88/17-200XNGY

NAS4G45/81X

45

81

15

190-4G115/17-240XNGY

NAS4G60/108X

60

108

20

 190-4G140/17-320XNGY

NAS4G75/135X

75

135

20

190-4G185/15-400XNGY

NAS4G90/162X

90

162

20

190-4G220/15-500XNGY

NAS4G110/198X

110

198

34

260-4G360/15-800XNGY

NAS4G150/270X

150

270

34

260-4G480/15-1000XNGY

NAS4G180/270X

180

270

34

260-4G570/15-1200XNGY

NAS4G210/480X

210

480

40

260-4G550/20-1200XNGY



产品尺寸

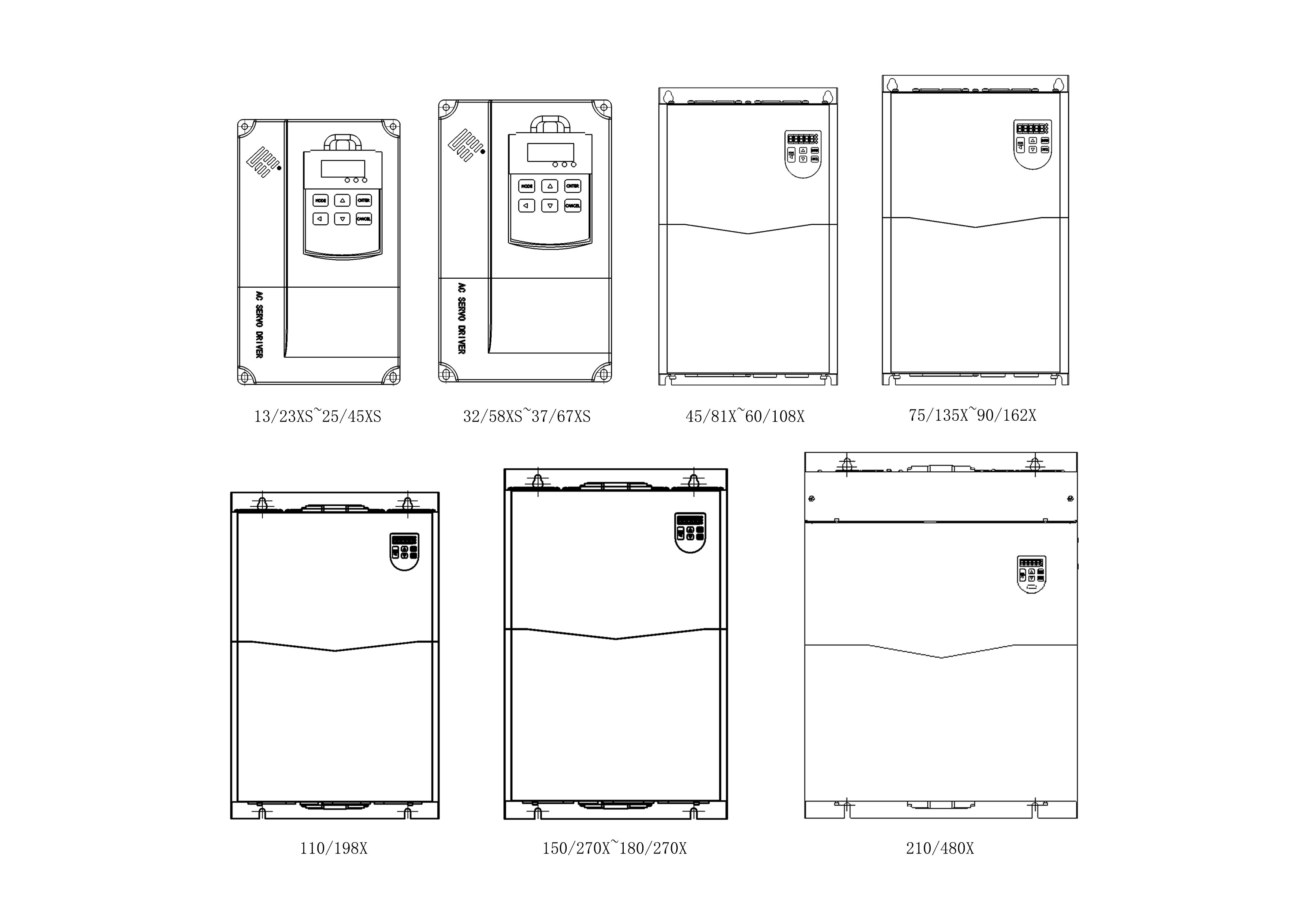

NAS G系列交流伺服驱动器结构由小到大分几类,外形如下:



 NAS G系列驱动器外形尺寸及安装尺寸示意图:


NAS G系列塑壳驱动器安装尺寸(mm)


产品型号

A

B

C

D

E

F

G

H

J

K

L

M

N

NAS4E13/23XS

232

137

150

245

179

36

24

36

10.5

5.5

10.5

55

137

NAS4E17/31XS

NAS4G25/45XS

NAS4G32/58XS

306.5

204

217

320

196

33.5

36.5

33.5

13.5

6

12

100

201


NAS G系列驱动器外形尺寸及安装尺寸示意图:



NAS G系列驱动器安装尺寸(mm)


产品型号

A

B

C

D

E

F

G

H

L

NAS4G45/81X

427

239

268

445

405.5

198

9

28

79

NAS4G60/108X

NAS4G75/135X

485

239

268

505

458.5

233

9

28

79

NAS4G90/162X

NAS4G110/198X

485

239

293

505

458.5

248

9

28

79

NAS4G150/270X

600

280

400

630

560

260

11

28

79

NAS4G180/270X

NAS4G210/480X

660

360

522

700

631.5

249

11

/

/
